一、無線充電的起源

     在上世紀初，尼古拉.特斯拉（Nicola Tesla）就進行過遠距離無線輸電的實驗研究，該項計劃因資金等原因中途夭折，但遠距離無線供電技術一直在進行著。研究表明，遠距離傳輸電力，傳遞能量效率低、輻射大，目前還不能現實，近距離的能量傳輸可以做到。

     近幾年，便攜式電子產品廣泛使用,如手機、筆記本、平板電腦等移動設備的電池充電時都需要一個充電器，連接著市電和移動設備，使用頻繁且不方便，過多的插拔容易損壞，也不安全。在有些惡劣的工作環境下，比如水中，更需要避免電氣接觸。有些使用電池的重要設備，由于電池的使用壽命有限，當電量耗盡時，需要將設備打開更換電池也是非常麻煩的事情，有的也是不允許的。因此這種近距離無線供電技術有著廣泛的應用前景。

     二、無線充電的原理

     目前，市場比較主流的無線充電技術主要通過三種方式，即電磁感應、無線電波、以及共振作用，其中無線電波技術主要使用在信號的傳輸。

     （一）電磁感應

     Qi標準采用的是最為主流的電磁感應技術，下面是WPC(Qi)系統的概述

     上圖顯示了一個WPC型電感式無線充電系統的結構圖。發射器由一個AC/DC功率轉換、驅動器、發射線圈、電壓電流檢測和控制器組成。接收器由一個接收線圈、整流、電壓調節和控制器組成。電路負載可以是任何電池供電設備，比如：一部手機。在這個無線充電系統中， AC電流過發射器驅動線圈后形成耦合磁場，能量通過該磁場從發送器傳輸至接收機。發射器驅線圈所產生的場力線耦合至接收器線圈。耦合場力線在二次繞組中形成AC電流，對其整流便可產生DC電壓，從而得到所需要的電源。在使用時需要注意，這種充電方式是松散耦合的，接收器要盡量靠近發送器才能得到較高的傳輸效率。

     （二）電磁共振

     從發射端發出的電磁波頻率與接收端的諧振頻率一致,使兩個線圈產生共振,實現能量的傳遞，能在一定距離內,透過所有非金屬實現能量傳遞,但卻不能透過金屬介質。

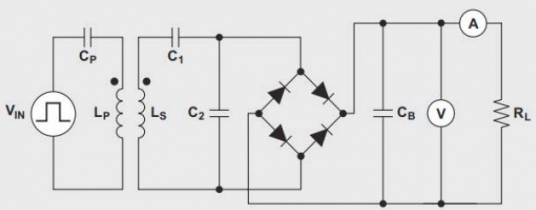

     發射的電波接收后轉化為電流，經過一個LC電路發生共振（相當于物理里機械的共振），加強共振的這個頻率的電波信號，再進行還原，放大，實現能量的傳輸。

     （三）電磁共振的使用有著固有的特性和缺陷，歸納為以下幾點：

     1.電磁共振實現的前提條件是發射端與接收端的諧振頻率必需完全相同。

     2.電磁共振以“電能一-磁能一-電能”的方式實現能量的傳遞，是一個開放的系統，存在著電磁的輻射和能量的損失。因而，實際效率很難超過 8 0 ％，較遠距離的傳輸，效能更低，難符合節能的要求。

     3.電磁共振能穿透非金屬的介質，卻無法穿透金屬。使用時，可以利用這點來實現對其自身的EMI輻射的控制。

     4.在近距離的電磁共振中，還存在著空振高壓的問題。接收電路中，帶有負載和沒有加負載的時候，電壓相差數倍甚至是十倍以上，接收電路空載時，因為電壓的大幅度提升，將負載損壞。這是無線供電中難以使用電磁共振方式的原因。

     （四）無線充電的問題

     無論采用哪一種無線供電方案，都存在一些關鍵問題有待解決。一是傳輸效率不高的問題，二是充電過程中產生對外輻射問題，三是有效傳輸距離的問題和傳輸功率的問題。目前的大部分采用Qi標準的無線充電方案，能量的傳輸效率可以保持在70%左右，與有線的充電方式很接近。而且無線充電裝置都采用智能化控制，能自動識別負載是否完成充電，比不能識別是否充電完成的傳統充電器更加環保，電能利用率更高。

     無線充電聯盟所制定的規范文件要求，使用無線充電的產品工作頻率設定的范圍是50HZ—60HZ，在理論上其電磁輻射與普通小家電相當，而且這個標準低于國際非電離輻射防護委員會（ICNIRP）所頒布的對于公眾接觸產品的電磁場接觸限值，該限值目前已得到超過35個國家的專家委員會審核通過。也有些專家表示，產生輻射的不僅僅是無線充電器，電腦、手機、WiFi、電視、微波爐等同樣有輻射，存在一個疊加輻射的問題，專家提醒，在使用具有電磁輻射的產品時，最好保持適當?shù)木嚯x，使用之后養成洗臉、洗手的習慣，以有效降低電磁輻射對健康造成的不良影響。
